Термична тестова камера за бърза смяна

1. Артикул

Тестова камера за термична бърза смяна (с влажност Контроl)

2. Модел

Zh-PHs-150F15

3. Патент

ZL201620138459.2 Тестова камера за влажност на постоянна температура

4. Функция

Той симулира продуктите в камерата, където климатичното състоянието на различна температура и влажност, като работа и съхранение на високо ниска температура, температурно колоездене, високо ниска температура и високо-ниска влажност, кондензация на влага и т.н., за да се провери приспособимостта му и променящата се ефективност.

Необходимо е да се съобразява с IEC, JIS, GB, MIL, за да се постигне последователността (включително тестовия график, състояние, метод) по международния стандарт.

5. Проба приложение&

забранено

Камарата важи за:

Тест за съвместимост за съхранение, транспортиране и прилагане на електрически, електронни продукти, единични компоненти, части и други материали при висока или ниска температура / влажност;

Следните проби са забранени да бъдат тествани или съхранявани:

- възпалителни, експлозивни и други летливи вещества;

- корозивно вещество;

- Бионт;

- Силен източник на електромагнитни емисии.

6. Капацитет & Изпълнение

6. 1. Вътрешен размер

W500 x D500 x H600 мм; обем: 150 Литри

6.2. Външен размер

W1080 x D1350 x H1720 mm Appr. (Тип на случая)

6.3. Тестово пространство

Тестовото пространство не може да бъде повече от три четвърти от общото пространство

6.4. Температурен диапазон

-70степен→+150степен (регулируем)

6.5. Промяна на температурата

процент

15. 0 градус /мин между -40 c степен до 85 градуса /125 градуса (среден нелинеен, без натоварване)

6.6. Температурно колебание

± 0. 5 градуса

6.7. Температурна равномерност

± 2. 0 степен

6.8. Температурно отклонение

± 2. 0 степен

6.9. Обхват на управление на влажността и температурата (вижте фиг.)

20% -98%R.H (лилаво част е контролируем)

6.10. Колебание на влажността

±2.5%R.H.

6. 11. Влажността на влажността

±3.0%

6. 12. Еднообразие на влажността

± 3. 0% (по -голям или равен на 75%); ± 5. 0% (＜ 75%)

※ Горната ефективност на температурата и влажността се измерва при условие на температурата на околната среда 25 градуса ± 3 градуса, относителната влажност по-малка или равна на 85%, без натоварване и без проба вътре в камерата.

7. Структурни характеристики

7. 1. Камерен материал

Материал в стената: SUS304

Външен материал: SUS304 или печене на лак

Изолационен материал: PU полиуретанова пяна, дебелина 100 мм

7.2. Циркулация на канала

Центробежен циркулационен двигател, изход на горния въздух и долен възвръщащ се въздух

7.3. Тестова камера

Четири слоя вакуумно антиконрендационно стъкло, размер на прозореца: 250*300 (mm) apr.

Осветителна тръба вътре в камерата

Порт за достъп / отвор за изпитване: Един тестов отвор от φ50mm или φ100mm по подразбиране от лявата страна

7.4. Притежател на пробата

304#SUS от неръждаема стомана за пробиване; Qty: 2pcs; Височината на рафтовете е регулируема

7.5. Електропровода и източване

На гърба на устройството има източване на кондензат и национален стандарт с дължина 2,5 м.

7.6. Врата

Отворете единичната врата от ляво на дясна дръжка; С прозорец за гледане, лампа за прозорци с кондензация за предотвратяване на термично устройство

7.7. Контролен панел

7- инчов контролер на сензорен екран, превключвател за захранване, индикатор за работа, USB

Интерфейс за изтегляне на данни

Всички крива на историята и данните за историята могат да бъдат изтеглени от контролера като Excel или JPG на кривата според датата.

7.8. Електронна система за управление

снимка за справка.

● Строго прилагат съответните стандартни и нормативни операции; ● Всички линии са ясно маркирани и лесни за поддържане;

● Всички линии са оборудвани с телени терминали за връзка от точка до точка, с висока надеждност и дълъг експлоатационен живот.

8. Среща Техническият

стандарти

GB/T 2423. 1-2001 Тест A: Метод на тест с ниска температура GB/T 2423. 2-2001 Тест B: Тест за тест с висока температура GJB 150. 3-1986 Тест с висока температура с висока температура

GJB 150. 4-1986 Тест с ниска температура IEC 68-2-1 Тест a: студ

IEC 68-2-2 Тест B: Суха топлина

GB11158 "Технически условия за тестова камера с висока температура" GB 10586-1 "Технически условия за влажна топлинна тестова камера"

GB/T 2423.2 "Основни процедури за тестване на околната среда

За електрически и електронни продукти B: Метод за изпитване с висока температура “. GB/T 2423.3" Основни процедури за тестване на околната среда

За електрически и електронни продукти CA: постоянен влажен метод за тестване на топлина "и т.н.

9. Хладилник система

9. 1. Хладилен компресор

Саньо (Япония)

9.2. Изпарител

Изпарител на фини тръби

9.3. Кондензатор

Кондензатор с въздушно охлаждане (контролирайте температурата на околната среда при +5 - 25 градус ± 3 градуса). Водното охлаждане не е задължително

9.4. Система за разширяване

Хладилна система за контрол на обема (капиляр)

9.5. Хладилен агент

R4 0 4a (екологично чист, скорост на загуба на озон при 0)

10. Контролер

10. 1. Контролен панел

7- инчов контролер на сензорен екран, превключвател за захранване, Индикатор за работа, USB интерфейс за изтегляне на данни

10.2. Характеристики

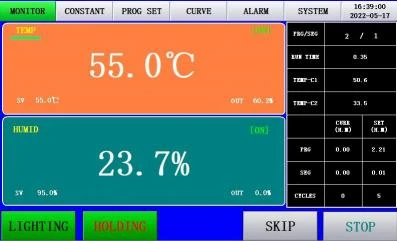

● Хардуерната архитектура приема: PLC, изброена на компанията XINJIE + MCGS 7- инч сензорен екран на интерфейс на човека-машина

● Софтуерът е разработен независимо и има сертификат за регистрация на авторски права на софтуер. (Със силна мащабируемост, нестандартен персонализиран софтуер може да бъде модифициран според изискванията)

● Плосък дизайн, удобна работа и голямо пространство за съхранение

10.3. Режим на контрол

● Програмен режим: 50 групи програми, всяка група програми с

50 сегмента, може да зададе целия цикъл на програмата, част от цикъла, програма за програмата, да зададе крайното действие на програмата и действието в режим на готовност.

● Режим на фиксиране: Времето за работа и условията на работа могат да бъдат зададени.

10.4. Сензор

PT100 Трипроводен сензор с висока точност

10.5. Аналогов изход

Импулс на напрежение (SSR) 2 точки, DC 24V, минимална ширина на импулса 5ms.

10.6. Комуникационен порт

● USB: Историческите данни могат да бъдат изтеглени и запазени във формат на Excel по дата. Данните от кривата могат да бъдат запазени и изтеглени под формата на BMP изображения, като се правят екранни снимки и могат да бъдат увеличени или извън нуждите, преди да изтеглите екранни снимки.

● Комуникационен интерфейс RS485 (предоставяне на комуникационен протокол, с изключение на разработката на софтуера)

● Мрежов порт RJ45 (предоставя протокол за комуникация, не включва разработка на софтуер, поддържа LAN локална мрежова връзка, незадължителна покупка за WAN външна мрежа Дистанционна връзка)

11. Безопасност защита устройство

11. 1. Система за хладилник

L Компресор Свръхтелна защита

l Компресор Защита на свръх налягане

l Компресор Свръх температурна защита

11.2. Електронна система за управление

l нагревател и овлажнител над температурата защита

l Претоварване Защита на изтичането на късо съединение

l Защита за прегряване на двигателя

l Защита на недостиг на вода

12. Аксесоари & части

Камерата трябва да бъде транспортирана като унитарна; Аксесоари, както следва:

Ръководство за инструкции и гаранционна карта;

1 набор от φ50 mm или φ100 mm тестов отвор (инсталиран);

1 торба (10 парчета) мокра крушка;

2 рафта;

Castor x 4 & Foot Cup x 4 (инсталиран).

13. Употреба изисквания Осигурен от потребителите като по -долу изисквания

13. 1. Позиция за инсталиране

- с нивелиране на земята и добра вентилация;

- Няма силен шок в близост до камерата;

- Няма силно електромагнитно поле близо до камерата

- Без възпалителен, експлозивен, корозивен материал и прах

- Околен размер за работа и поддръжка на камерата: A: Не по -малко от 10 cm

Б: Не по -малко от 60 см С: Не по -малко от 60 cm

D: 225 тип: не по -малко от 80 cm

408 Тип: Не по -малко от 90 cm

Тип 1000: не по -малко от 120 cm

13.2. Условие

Температура: 5 градуса ~ 30 градуса

Влажност: по -малко или равна на 85%

Въздушно налягане: 86 kPa - 106 kPa

13.3. Водоснабдяване

Чистата вода или дестилирана вода се добавя ръчно в резервоара за вода. (Предлага се персонализиране на водата за автоматично снабдяване с вода)

13.4. Условие за захранване

AC 220 V ± 10% + Защита за защита, 3ph

Честота: Предлага се 50 Hz (персонализиране за 60 Hz) Съпротивление на заземяване на заземяване на заземяване по -малко от 4Ω.

Необходимо е да се оборудва с въздушен превключвател на съответните възможности и този превключвател трябва да се използва независимо за оборудването (не може да бъде свързан към гнездо).

Захранване за инсталиране: 25kW Apr.
